バージョン: 2.5

Monitor and Alerting

独自のモニタリングサービスを構築することも、Prometheus + Grafana ソリューションを使用することもできます。StarRocks は、BE と FE の HTTP ポートに直接リンクする Prometheus 互換のインターフェースを提供し、クラスターからモニタリング情報を取得します。

Monitoring Indicators

利用可能なメトリクスは次のとおりです。

Indicator	Unit	Type	Meaning
be_broker_count	pcs	average	Number of brokers
be_brpc_endpoint_count	pcs	average	Number of StubCache in bRPC
be_bytes_read_per_second	bytes/s	average	Read speed of BE
be_bytes_written_per_second	bytes/s	average	Write speed of BE
be_base_compaction_bytes_per_second	bytes/s	average	Base compaction speed of BE
be_cumulative_compaction_bytes_per_second	bytes/s	average	Cumulative compaction speed of BE
be_base_compaction_rowsets_per_second	rowsets/s	average	Base compaction speed of BE rowsets
be_cumulative_compaction_rowsets_per_second	rowsets/s	average	Cumulative compaction speed of BE rowsets
be_base_compaction_failed	pcs/s	average	Base compaction failure of BE
be_clone_failed	pcs/s	average	BE clone failure
be_create_rollup_failed	pcs/s	average	Materialized view creation failure of BE
be_create_tablet_failed	pcs/s	average	Tablet creation failure of BE
be_cumulative_compaction_failed	pcs/s	average	Cumulative compaction failure of BE
be_delete_failed	pcs/s	average	Delete failure of BE
be_finish_task_failed	pcs/s	average	Task failure of BE
be_publish_failed	pcs/s	average	Version release failure of BE
be_report_tables_failed	pcs/s	average	Table report failure of BE
be_report_disk_failed	pcs/s	average	Disk report failure of BE
be_report_tablet_failed	pcs/s	average	Tablet report failure of BE
be_report_task_failed	pcs/s	average	Task report failure of BE
be_schema_change_failed	pcs/s	average	Schema change failure of BE
be_base_compaction_requests	pcs/s	average	Base compaction request of BE
be_clone_total_requests	pcs/s	average	Clone request of BE
be_create_rollup_requests	pcs/s	average	Materialized view creation request of BE
be_create_tablet_requests	pcs/s	average	Tablet creation request of BE
be_cumulative_compaction_requests	pcs/s	average	Cumulative compaction request of BE
be_delete_requests	pcs/s	average	Delete request of BE
be_finish_task_requests	pcs/s	average	Task finish request of BE
be_publish_requests	pcs/s	average	Version publish request of BE
be_report_tablets_requests	pcs/s	average	Tablet report request of BE
be_report_disk_requests	pcs/s	average	Disk report request of BE
be_report_tablet_requests	pcs/s	average	Tablet report request of BE
be_report_task_requests	pcs/s	average	Task report request of BE
be_schema_change_requests	pcs/s	average	Schema change report request of BE
be_storage_migrate_requests	pcs/s	average	Migration request of BE
be_fragment_endpoint_count	pcs	average	Number of BE DataStream
be_fragment_request_latency_avg	ms	average	Latency of fragment requests
be_fragment_requests_per_second	pcs/s	average	Number of fragment requests
be_http_request_latency_avg	ms	average	Latency of HTTP requests
be_http_requests_per_second	pcs/s	average	Number of HTTP requests
be_http_request_send_bytes_per_second	bytes/s	average	Number of bytes sent for HTTP requests
fe_connections_per_second	connections/s	average	New connection rate of FE
fe_connection_total	connections	cumulative	Total number of FE connections
fe_edit_log_read	operations/s	average	Read speed of FE edit log
fe_edit_log_size_bytes	bytes/s	average	Size of FE edit log
fe_edit_log_write	bytes/s	average	Write speed of FE edit log
fe_checkpoint_push_per_second	operations/s	average	Number of FE checkpoints
fe_pending_hadoop_load_job	pcs	average	Number of pending hadoop jobs
fe_committed_hadoop_load_job	pcs	average	Number of committed hadoop jobs
fe_loading_hadoop_load_job	pcs	average	Number of loading hadoop jobs
fe_finished_hadoop_load_job	pcs	average	Number of completed hadoop jobs
fe_cancelled_hadoop_load_job	pcs	average	Number of cancelled hadoop jobs
fe_pending_insert_load_job	pcs	average	Number of pending insert jobs
fe_loading_insert_load_job	pcs	average	Number of loading insert jobs
fe_committed_insert_load_job	pcs	average	Number of committed insert jobs
fe_finished_insert_load_job	pcs	average	Number of completed insert jobs
fe_cancelled_insert_load_job	pcs	average	Number of cancelled insert jobs
fe_pending_broker_load_job	pcs	average	Number of pending broker jobs
fe_loading_broker_load_job	pcs	average	Number of loading broker jobs
fe_committed_broker_load_job	pcs	average	Number of committed broker jobs
fe_finished_broker_load_job	pcs	average	Number of finished broker jobs
fe_cancelled_broker_load_job	pcs	average	Number of cancelled broker jobs
fe_pending_delete_load_job	pcs	average	Number of pending delete jobs
fe_loading_delete_load_job	pcs	average	Number of loading delete jobs
fe_committed_delete_load_job	pcs	average	Number of committed delete jobs
fe_finished_delete_load_job	pcs	average	Number of finished delete jobs
fe_cancelled_delete_load_job	pcs	average	Number of cancelled delete jobs
fe_rollup_running_alter_job	pcs	average	Number of jobs created in rollup
fe_schema_change_running_job	pcs	average	Number of jobs in schema change
cpu_util	percentage	average	CPU usage rate
cpu_system	percentage	average	cpu_system usage rate
cpu_user	percentage	average	cpu_user usage rate
cpu_idle	percentage	average	cpu_idle usage rate
cpu_guest	percentage	average	cpu_guest usage rate
cpu_iowait	percentage	average	cpu_iowait usage rate
cpu_irq	percentage	average	cpu_irq usage rate
cpu_nice	percentage	average	cpu_nice usage rate
cpu_softirq	percentage	average	cpu_softirq usage rate
cpu_steal	percentage	average	cpu_steal usage rate
disk_free	bytes	average	Free disk capacity
disk_io_svctm	Ms	average	Disk IO service time
disk_io_util	percentage	average	Disk usage
disk_used	bytes	average	Used disk capacity
starrocks_fe_meta_log_count	pcs	Instantaneous	The number of Edit Logs without a checkpoint. A value within `100000` is considered reasonable.
starrocks_fe_query_resource_group	pcs	cumulative	The number of queries for each resource group
starrocks_fe_query_resource_group_latency	second	average	the query latency percentile for each resource group
starrocks_fe_query_resource_group_err	pcs	cumulative	The number of incorrect queries for each resource group
starrocks_be_resource_group_cpu_limit_ratio	percentage	Instantaneous	Instantaneous value of resource group cpu quota ratio
starrocks_be_resource_group_cpu_use_ratio	percentage	average	The ratio of CPU time used by the resource group to the CPU time of all resource groups
starrocks_be_resource_group_mem_limit_bytes	Byte	Instantaneous	Instantaneous value of resource group memory quota
starrocks_be_resource_group_mem_allocated_bytes	Byte	Instantaneous	Instantaneous value of resource group memory usage

Monitoring Alarm Best Practices

モニタリングシステムに関する背景情報:

システムは15秒ごとに情報を収集します。
一部の指標は15秒で割られ、単位は pcs/sec です。一部の指標は割られず、カウントは15秒のままです。
P90、P99 などの分位数は現在15秒以内でカウントされています。より大きな粒度（1分、5分など）で計算する場合、「特定の値を超えるアラームの数」を使用し、「平均値は何か」を使用しないでください。

References

モニタリングの目的は、正常な状態ではなく異常な状態にのみアラートを出すことです。
異なるクラスターは異なるリソース（メモリ、ディスクなど）を持ち、異なる使用法があり、異なる値に設定する必要があります。ただし、「パーセンテージ」は測定単位として普遍的です。
number of failures などの指標については、総数の変化を監視し、一定の割合に基づいてアラーム境界値を計算する必要があります（たとえば、P90、P99、P999 の量について）。
2倍以上の値 または ピークを超える値 は、通常、使用済み/クエリの成長の警告値として使用できます。

Alarm settings

Low frequency alarms

1つ以上の障害が発生した場合にアラームをトリガーします。複数の障害がある場合は、より高度なアラームを設定します。

頻繁に実行されない操作（例: schema change）については、「失敗時にアラームを出す」だけで十分です。

No task started

モニタリングアラームがオンになると、多くの成功したタスクと失敗したタスクが発生する可能性があります。failed > 1 を設定してアラートを出し、後で修正できます。

Fluctuation

Large fluctuations

異なる時間粒度のデータに注目する必要があります。大きな粒度のデータのピークと谷が平均化される可能性があります。通常、15日、3日、12時間、3時間、1時間（異なる時間範囲）を確認する必要があります。

モニタリング間隔は、変動によって引き起こされるアラームを遮るために、やや長くする必要があるかもしれません（例: 3分、5分、またはそれ以上）。

Small fluctuations

問題が発生したときにすぐにアラームを受け取るために、短い間隔を設定します。

High spikes

スパイクがアラームを必要とするかどうかに依存します。スパイクが多すぎる場合、長い間隔を設定することでスパイクを平滑化するのに役立つかもしれません。

Resource usage

High resource usage

少しリソースを予約するためにアラームを設定できます。たとえば、メモリアラートを mem_avaliable<=20% に設定します。

Low resource usage

「高リソース使用率」よりも厳しい値を設定できます。たとえば、低使用率（20%未満）の CPU に対して、アラームを cpu_idle<60% に設定します。

Caution

通常、FE/BE は一緒に監視されますが、FE または BE のみが持つ値もあります。

モニタリングのためにバッチで設定する必要があるマシンがあるかもしれません。

Additional information

P99 Batch calculation rules

ノードは15秒ごとにデータを収集し、値を計算します。99パーセンタイルは、その15秒間の99パーセンタイルです。QPS が高くない場合（例: QPS が10未満）、これらのパーセンタイルはあまり正確ではありません。また、1分間に生成された4つの値（4 x 15秒）を集約することは、合計または平均関数を使用しても意味がありません。

P50、P90 などにも同様のことが言えます。

Cluster Monitoring for errors

一部の望ましくないクラスターエラーは、クラスターを安定させるために時間内に見つけて解決する必要があります。エラーがそれほど重大でない場合（例: SQL 構文エラーなど）でも、重要なエラー項目から除外できない場合、最初に監視し、後でそれらを区別することをお勧めします。

Using Prometheus+Grafana

StarRocks は Prometheus を使用してデータストレージを監視し、Grafana を使用して結果を視覚化できます。

Components

このドキュメントは、Prometheus と Grafana の実装に基づく StarRocks の視覚的モニタリングソリューションについて説明しています。StarRocks は、これらのコンポーネントの保守や開発を担当していません。Prometheus と Grafana の詳細については、それぞれの公式ウェブサイトを参照してください。

Prometheus

Prometheus は、時系列データベースで、多次元データモデルと柔軟なクエリ文を持っています。監視対象システムからデータをプルまたはプッシュすることでデータを収集し、これらのデータを時系列データベースに保存します。その豊富な多次元データクエリ言語を通じて、異なるユーザーのニーズに応えます。

Grafana

Grafana は、オープンソースのメトリック分析および視覚化システムで、さまざまなデータソースをサポートしています。Grafana は、対応するクエリ文でデータソースからデータを取得します。ユーザーは、データを視覚化するためのチャートやダッシュボードを作成できます。

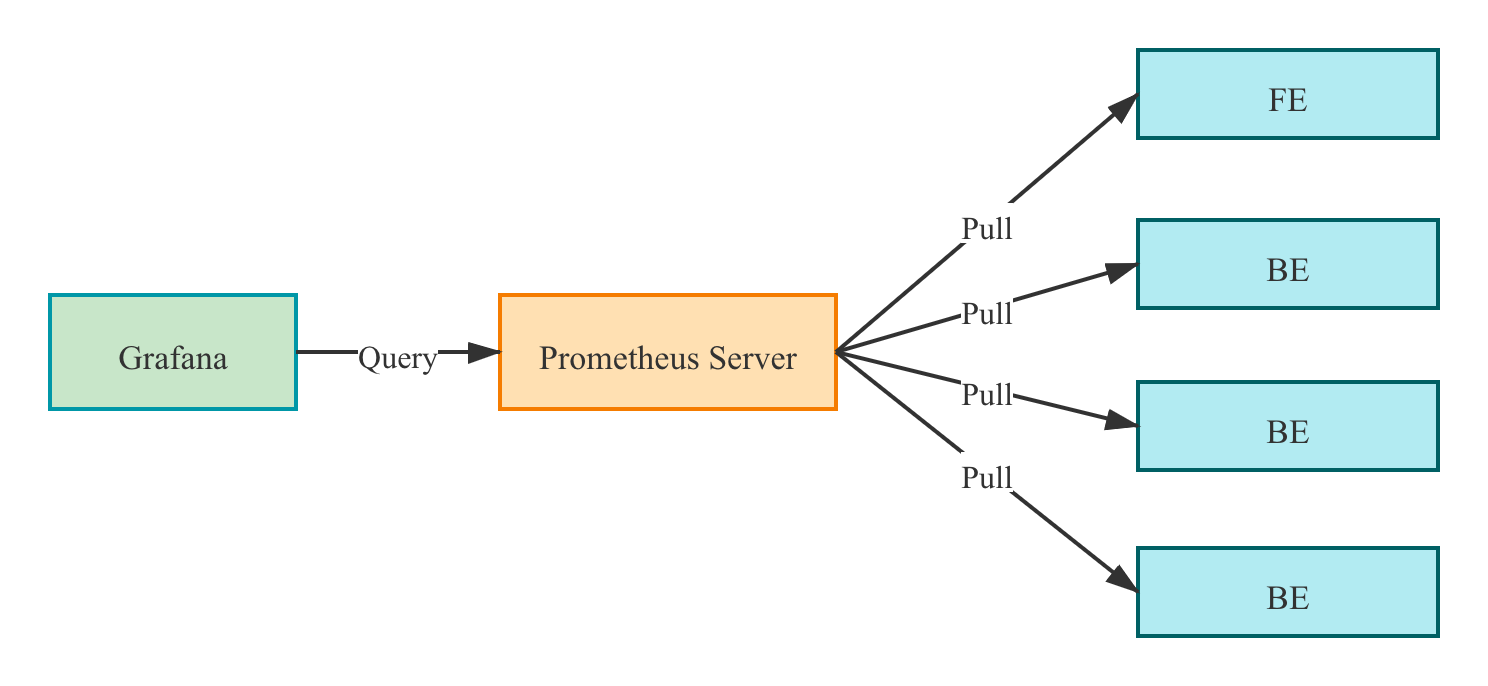

Monitoring architecture

8.10.2-1

Prometheus は、FE/BE インターフェースからメトリクスをプルし、データを時系列データベースに保存します。

Grafana では、ユーザーが Prometheus をデータソースとして設定し、ダッシュボードをカスタマイズできます。

Deployment

Prometheus

1. Prometheus 公式ウェブサイトから最新バージョンの Prometheus をダウンロードします。ここでは、prometheus-2.29.1.linux-amd64 バージョンを例にとります。

wget https://github.com/prometheus/prometheus/releases/download/v2.29.1/prometheus-2.29.1.linux-amd64.tar.gz
tar -xf prometheus-2.29.1.linux-amd64.tar.gz

2. vi prometheus.yml に設定を追加します。

# my global config
global:
  scrape_interval: 15s # global acquisition interval, 1m by default, here set to 15s
  evaluation_interval: 15s # global rule trigger interval, 1m by default, here set to 15s

scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: 'StarRocks_Cluster01' # Each cluster is called a job, job name is customizable
    metrics_path: '/metrics' # Specify the Restful API to get metrics

    static_configs:
      - targets: ['fe_host1:http_port','fe_host3:http_port','fe_host3:http_port']
        labels:
          group: fe # Here the group of FE is configured which contains 3 Frontends

      - targets: ['be_host1:http_port', 'be_host2:http_port', 'be_host3:http_port']
        labels:
          group: be # The group of BE is configured here which contains three Backends
  - job_name: 'StarRocks_Cluster02' # Multiple StarRocks clusters can be monitored in Prometheus
metrics_path: '/metrics'

    static_configs:
      - targets: ['fe_host1:http_port','fe_host3:http_port','fe_host3:http_port']
        labels:
          group: fe

      - targets: ['be_host1:http_port', 'be_host2:http_port', 'be_host3:http_port']
        labels:
          group: be

3. Prometheus を起動します。

nohup ./prometheus \
    --config.file="./prometheus.yml" \
    --web.listen-address=":9090" \
    --log.level="info" &

このコマンドは、Prometheus をバックグラウンドで実行し、その Web ポートを 9090 に指定します。設定が完了すると、Prometheus はデータを収集し、. /data ディレクトリに保存します。

4. Prometheus へのアクセス

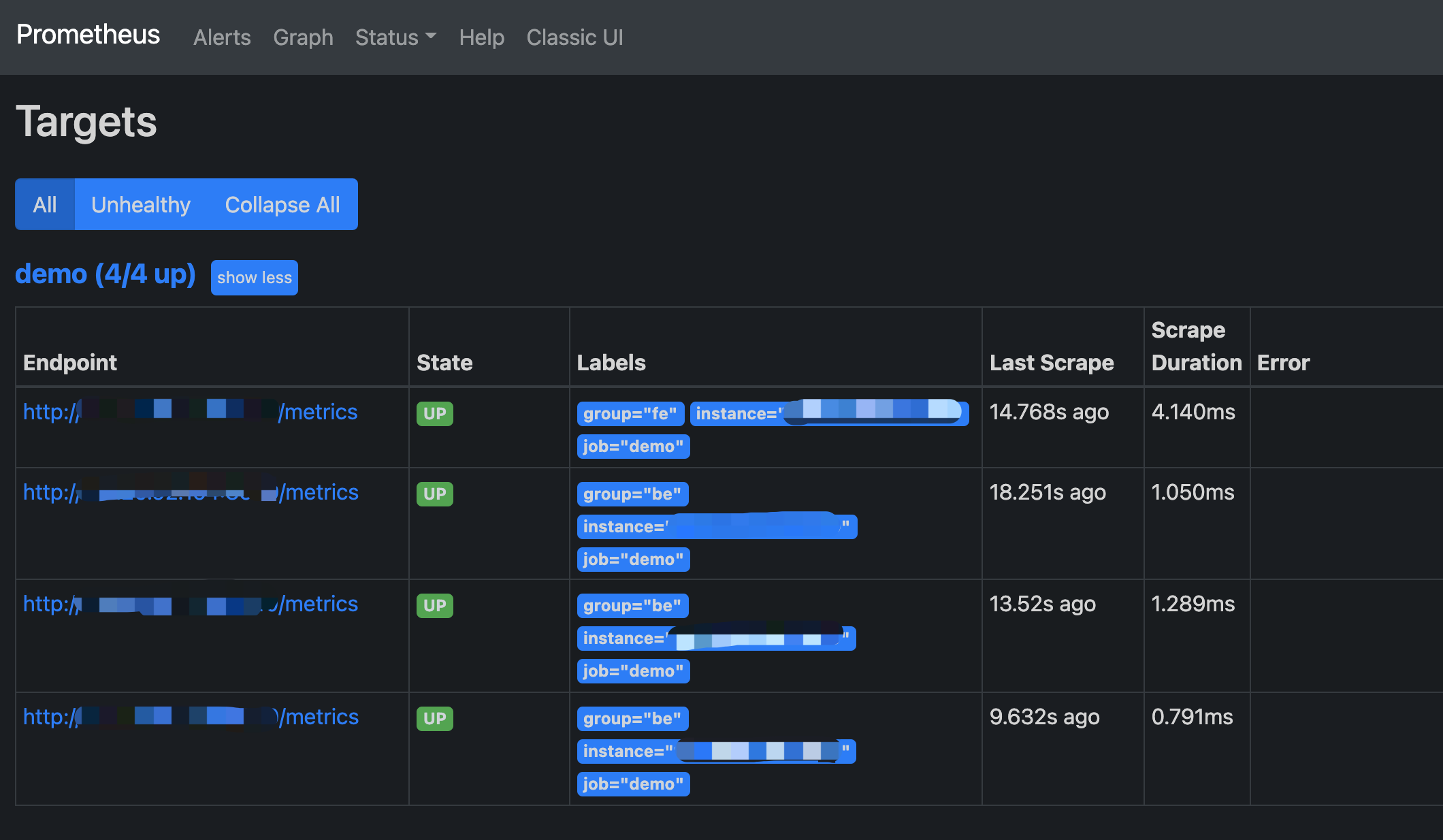

Prometheus は BUI 経由でアクセスできます。ブラウザでポート 9090 を開くだけです。Status -> Targets に移動して、すべてのグループ化されたジョブの監視対象ホストノードを確認します。通常、すべてのノードは UP であるべきです。ノードの状態が UP でない場合は、StarRocks メトリクス（http://fe_host:fe_http_port/metrics または http://be_host:be_http_port/metrics）インターフェースに最初にアクセスして、アクセス可能かどうかを確認するか、Prometheus ドキュメントを参照してトラブルシューティングを行ってください。

8.10.2-6

シンプルな Prometheus が構築され、設定されました。より高度な使用法については、公式ドキュメントを参照してください。

Grafana

1. Grafana 公式ウェブサイトから最新バージョンの Grafana をダウンロードします。ここでは、grafana-8.0.6.linux-amd64 バージョンを例にとります。

wget https://dl.grafana.com/oss/release/grafana-8.0.6.linux-amd64.tar.gz
tar -zxf grafana-8.0.6.linux-amd64.tar.gz

2. vi . /conf/defaults.ini に設定を追加します。

...
[paths]
data = ./data
logs = ./data/log
plugins = ./data/plugins
[server]
http_port = 8000
domain = localhost
...

3. Grafana を起動します。

nohup ./bin/grafana-server \
    --config="./conf/grafana.ini" &

Dashboard

DashBoard Configuration

前のステップで設定したアドレス http://grafana_host:8000 を通じて Grafana にログインし、デフォルトのユーザー名、パスワード（例: admin, admin）を使用します。

1. データソースを追加します。

設定パス: Configuration-->Data sources-->Add data source-->Prometheus

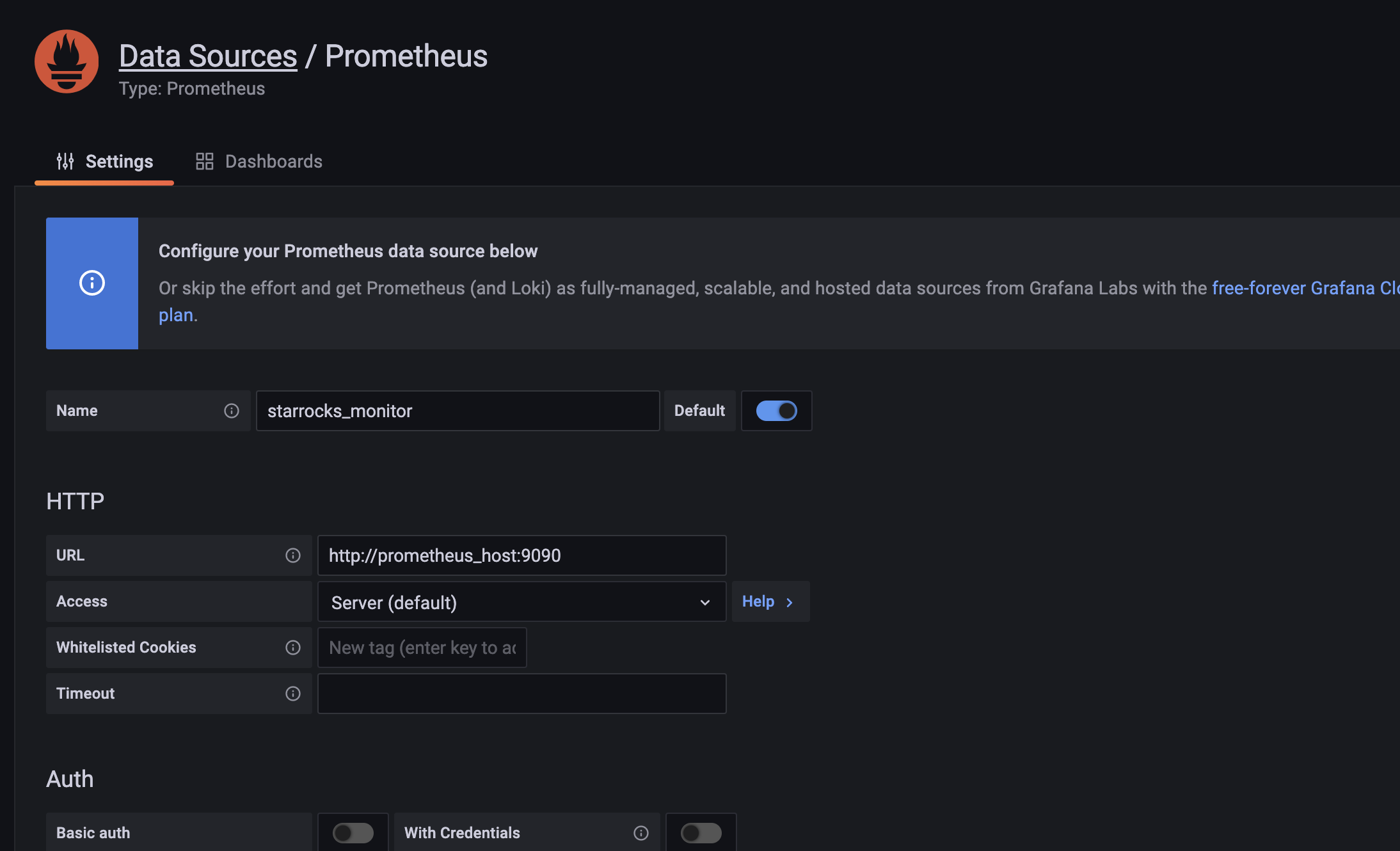

データソース設定の紹介

8.10.2-2

Name: データソースの名前。カスタマイズ可能です。例: starrocks_monitor
URL: Prometheus の Web アドレス。例: http://prometheus_host:9090
Access: サーバーメソッドを選択します。つまり、Grafana があるサーバーが Prometheus にアクセスします。他のオプションはデフォルトです。

下部の Save & Test をクリックし、Data source is working と表示された場合、データソースが利用可能であることを意味します。

2. ダッシュボードを追加します。

ダッシュボードをダウンロードします。

NOTE

StarRocks v1.19.0 と v2.4.0 のメトリック名が変更されました。StarRocks のバージョンに基づいてダッシュボードテンプレートをダウンロードする必要があります:

v1.19.0 より前のバージョン用ダッシュボードテンプレート

v1.19.0 から v2.4.0（排他的）までのバージョン用ダッシュボードテンプレート

v2.4.0 以降のバージョン用ダッシュボードテンプレート

ダッシュボードテンプレートは随時更新されます。

データソースが利用可能であることを確認した後、+ 記号をクリックして新しいダッシュボードを追加します。ここでは、上記でダウンロードした StarRocks ダッシュボードテンプレートを使用します。Import -> Upload Json File に移動して、ダウンロードした json ファイルを読み込みます。

読み込み後、ダッシュボードに名前を付けることができます。デフォルトの名前は StarRocks Overview です。その後、データソースとして starrocks_monitor を選択します。 Import をクリックしてインポートを完了します。すると、ダッシュボードが表示されるはずです。

Dashboard Description

ダッシュボードに説明を追加します。各バージョンの説明を更新します。

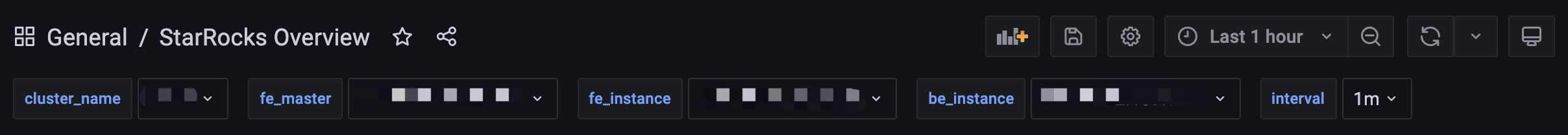

1. トップバー

8.10.2-3

左上にはダッシュボード名が表示されます。右上には現在の時間範囲が表示されます。ドロップダウンを使用して異なる時間範囲を選択し、ページの更新間隔を指定します。 cluster_name: Prometheus 設定ファイル内の各ジョブの job_name で、StarRocks クラスターを表します。クラスターを選択し、そのモニタリング情報をチャートで確認できます。

fe_master: クラスターのリーダーノード。
fe_instance: 対応するクラスターのすべてのフロントエンドノード。選択してチャートでモニタリング情報を表示します。
be_instance: 対応するクラスターのすべてのバックエンドノード。選択してチャートでモニタリング情報を表示します。
interval: 一部のチャートはモニタリング項目に関連する間隔を表示します。間隔はカスタマイズ可能です（注意: 15秒間隔は一部のチャートが表示されない原因になるかもしれません）。

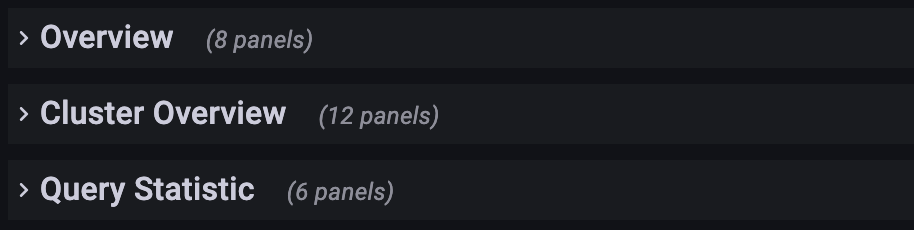

2. Row

8.10.2-4

Grafana では、Row の概念は図のコレクションです。クリックすると Row を折りたたむことができます。現在のダッシュボードには次の Rows があります:

Overview: すべての StarRocks クラスターの表示。
Cluster Overview: 選択したクラスターの表示。
Query Statistic: 選択したクラスターのクエリのモニタリング。
Jobs: インポートジョブのモニタリング。
Transaction: トランザクションのモニタリング。
FE JVM: 選択したフロントエンドの JVM のモニタリング。
BE: 選択したクラスターのバックエンドの表示。
BE Task: 選択したクラスターのバックエンドタスクの表示。

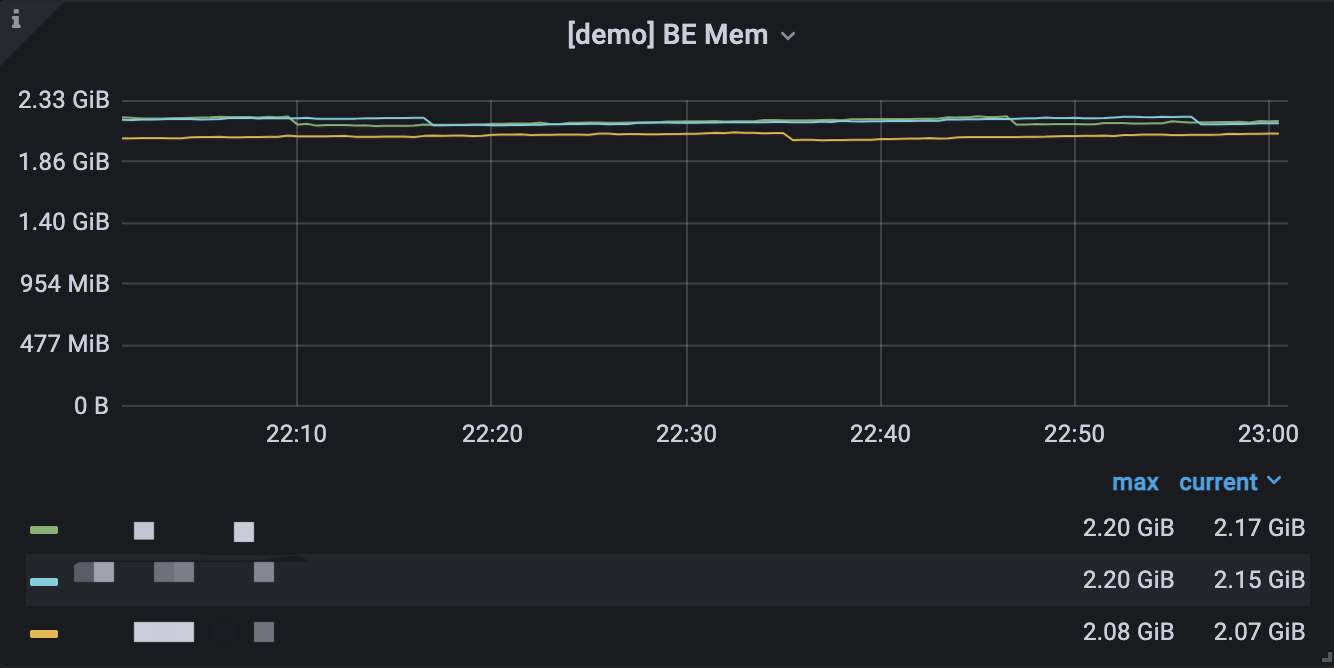

3. 典型的なチャートは次の部分に分かれています。

8.10.2-5

左上の i アイコンにカーソルを合わせると、チャートの説明が表示されます。
下の凡例をクリックして特定の項目を表示します。もう一度クリックするとすべて表示されます。
チャート内でドラッグして時間範囲を選択します。
タイトルの [] 内に選択したクラスターの名前が表示されます。
値は左の Y 軸または右の Y 軸に対応する場合があり、凡例の末尾に -right が付いていることで区別できます。
チャート名をクリックして名前を編集します。

Other

独自の Prometheus システムでモニタリングデータにアクセスする必要がある場合は、次のインターフェースを通じてアクセスします。

FE: fe_host:fe_http_port/metrics
BE: be_host:be_web_server_port/metrics

JSON 形式が必要な場合は、次のインターフェースを使用します。

FE: fe_host:fe_http_port/metrics?type=json
BE: be_host:be_web_server_port/metrics?type=json

Monitoring Indicators​

Monitoring Alarm Best Practices​

References​

Alarm settings​

Low frequency alarms​

No task started​

Fluctuation​

Large fluctuations​

Small fluctuations​

High spikes​

Resource usage​

High resource usage​

Low resource usage​

Caution​

Additional information​

P99 Batch calculation rules​

Cluster Monitoring for errors​

Using Prometheus+Grafana​

Components​

Prometheus​

Grafana​

Monitoring architecture​

Deployment​

Prometheus​

Grafana​

Dashboard​

DashBoard Configuration​

Dashboard Description​

Other​

このドキュメントについてどう思いましたか？

Monitoring Indicators

Monitoring Alarm Best Practices

References

Alarm settings

Low frequency alarms

No task started

Fluctuation

Large fluctuations

Small fluctuations

High spikes

Resource usage

High resource usage

Low resource usage

Caution

Additional information

P99 Batch calculation rules

Cluster Monitoring for errors

Using Prometheus+Grafana

Components

Prometheus

Grafana

Monitoring architecture

Deployment

Prometheus

Grafana

Dashboard

DashBoard Configuration

Dashboard Description

Other
